Maskinbeskrivelse

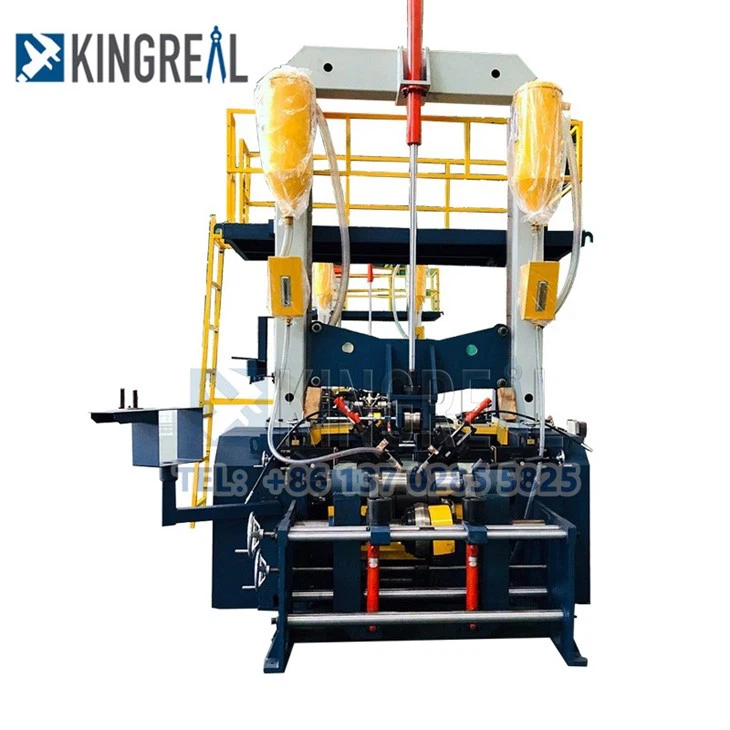

H-Beam Welding Machine

Kingreal H Beam Welding Machine er en slags udstyr, der bruges til at svejse H -bjælker.H -bjælker er en slags almindeligt anvendte strukturelle stål, som ofte bruges i bygninger, broer og andre ingeniørprojekter.

H Beam Welding Machine forbinder monteringsmaskine, front svejsningsproces, drejningsanordning, ryg svejsning og andet udstyr, svejsehastighed kan nå 2 m\/min.

Arbejdsproces

h-beam welding machine drawing

Montering af materiale til H-type → front svejsning → drejningsudstyr → tilbage svejsemaskine → outputudstyr

Teknisk specifikation

Svejsekraft: Lincoln

Svejsehastighed: 1-2 m\/min

Kontrolsystem: PLC -kontrol

Transportørhastighed: 8-15 m\/min

H-Beam-specifikation

Flangebredde: 150-500 mm

Flangetykkelse: 5-25 mm

Webhøjde: 250-1500 mm

Webtykkelse: 3-12 mm

Hovedkomponenter detaljer

Transportør:	Bruges til at fodre H-bjælken ind i arbejdsområdet for svejsemaskinen. Transportøren består normalt af et rulle- eller kædesystem, der nøjagtigt placerer og transporterer H-bjælken til svejsepositionen
Klemmer:	Bruges til at sikre og klemme H-bjælken for at sikre stabilitet og nøjagtighed under svejseprocessen. Fixtures består normalt af justerbare armaturarme og armaturklemmer, der kan justeres til størrelsen på H-bjælken.
Svejsesystem:	Udstyret og værktøjerne, der bruges til at udføre svejsningen. Svejsesystemer inkluderer typisk svejsekraftkilder, svejsehoveder og svejsekontrolsystemer. Svejseforsyningen tilvejebringer den krævede elektriske energi, svejsningshoved konverterer den elektriske energi til varmeenergi, og svejsekontrolsystemet styrer parametrene for svejsningsprocessen, såsom svejsestrøm, svejsningshastighed og svejsningstid.
Kontrolsystem:	Systemet bruges til at kontrollere hele svejsningsprocessen. Kontrolsystemet består normalt af PLC (programmerbar logikcontroller) og berøringsskærm, som kan realisere indstillingen af svejseparametre, overvågning og fejldiagnose af svejseprocessen og andre funktioner.

Endelig H-Beam-produkt
